Servo Stretch Film Wrapping Machine. Pengering Palet Otomatis Untuk Karton & Kotak

Prinsip Kerja:

Mesin ini beroperasi melalui cincin berputar berkecepatan tinggi 360 derajat, yang menggerakkan media stretch film untuk mengorbit di sekitar karton atau barang yang tidak bergerak. Proses ini menerapkan stretch film PE pada permukaan barang dalam pola spiral yang seragam dan rapat. Seluruh proses pembungkusan sepenuhnya otomatis, tidak memerlukan intervensi manual; operator hanya perlu menangani bongkar muat barang, memastikan pengoperasian yang sederhana dan sangat efisien.

- Berbeda dari pembungkus palet tradisional: Tidak diperlukan palet; mesin membungkus masing-masing karton secara langsung. Barang tetap diam selama proses berlangsung, sehingga menghilangkan risiko terjungkal akibat perputaran kecepatan tinggi dan menjadikan mesin ini ideal untuk barang berukuran kecil dan ringan.

- Keunggulan Inti: Memberikan kekencangan pembungkusan yang tinggi, memaksimalkan efisiensi pemanfaatan film, dan menawarkan kecepatan pengemasan yang jauh lebih cepat dibandingkan metode manual.

Spesifikasi Teknis

Fungsi dan Fitur Inti:

Industri dan Skenario yang Berlaku

6.1 Cincin Putar Annular (Komponen Daya Inti)

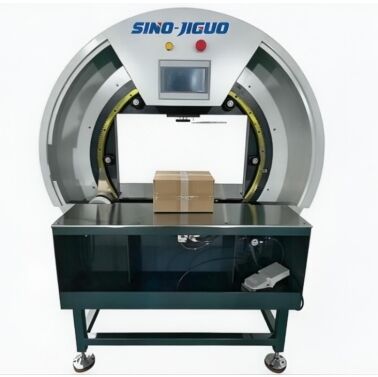

- Lokasi: Struktur melingkar putih besar yang terletak di badan utama mesin.

- Fungsi: Komponen penggerak inti perangkat. Ini dilengkapi dengan roda gigi internal dan sistem transmisi terintegrasi yang menggerakkan gerbong film untuk berputar dengan kecepatan tinggi (360°), sehingga mencapai pembungkusan karton secara spiral. Memanfaatkan desain bantalan slewing presisi tinggi, ini memastikan kelancaran pengoperasian dan tingkat kebisingan yang rendah, berfungsi sebagai elemen penting untuk menjamin efisiensi pembungkusan dan kekencangan beban.

6.2 Mekanisme Pengangkutan dan Pelepasan Film

- Lokasi: Spindel gulungan film putih terletak di sisi dalam cincin berputar (ditunjukkan di sudut kiri bawah diagram).

- Fungsi: Dirancang untuk memasang gulungan film pembungkus regangan PE. Dilengkapi dengan penyesuaian tegangan bawaan dan mekanisme pra-peregangan (tersedia pada model tertentu) yang mengontrol tegangan keluaran film. Hal ini memastikan peregangan material film yang seragam, sehingga menjamin kekencangan beban sekaligus mengurangi konsumsi film dan menurunkan biaya material.

6.3 Permukaan Kerja Baja Tahan Karat dan Struktur Pengangkut

- Lokasi: Platform logam yang terletak di tengah mesin.

- Fungsi: Mendukung karton atau barang yang menunggu pembungkus. Permukaannya halus dan tahan aus, memudahkan bongkar muat manual. Model tertentu dapat diintegrasikan langsung ke lini produksi untuk memungkinkan operasi pembungkusan yang sepenuhnya otomatis dan berkelanjutan. Platform ini dilengkapi sensor fotolistrik bawaan yang secara otomatis mendeteksi posisi barang dan memicu urutan pembungkusan.

6.4 Panel Kontrol Sentuh PLC

- Lokasi: Tampilan layar terletak di atas cincin berputar.

- Fungsi: Berfungsi sebagai pusat kendali perangkat. Hal ini memungkinkan penyesuaian berbagai parameter—seperti jumlah lapisan pembungkus, kecepatan rotasi, tegangan film, dan rasio tumpang tindih—dan memungkinkan inisiasi proses pembungkusan dengan satu sentuhan. Sistem ini mendukung penyimpanan beberapa profil parameter untuk mengakomodasi barang dengan spesifikasi berbeda-beda, menawarkan pengoperasian sederhana yang memungkinkan karyawan baru menguasai kontrol dengan cepat.

6.5 Tombol Kontrol Berhenti dan Mulai Darurat

- Lokasi: Tombol merah (Berhenti Darurat) dan hijau (Mulai) terletak berdekatan dengan panel kontrol.

- Fungsi: Tombol merah memungkinkan penghentian langsung dengan satu sentuhan dalam situasi darurat, memastikan keselamatan operasional. Tombol hijau memulai proses pembungkusan. Kedua tombol tersebut memenuhi standar desain keselamatan industri. 6.6 Sakelar Kontrol Pedal Kaki (Pojok Kanan Bawah)

- Lokasi: Perangkat yang dioperasikan dengan kaki terletak di bagian luar mesin.

- Fungsi: Membebaskan tangan operator; cukup menekan pedal setelah memuat produk secara manual akan memulai proses pengikatan. Hal ini meningkatkan kenyamanan operasional dan cocok untuk skenario yang sering melibatkan bongkar muat manual.

6.6 Rangka Mesin dan Struktur Pelindung

- Lokasi: Struktur baja abu-abu yang terletak di dasar mesin.

- Fungsi: Berfungsi sebagai fondasi penahan beban peralatan; dibuat dari baja las berkekuatan tinggi untuk memastikan stabilitas selama pengoperasian kecepatan tinggi. Dilengkapi desain pelindung tertutup untuk mengurangi risiko keselamatan yang terkait dengan perputaran cincin pengikat berkecepatan tinggi, sekaligus melindungi komponen transmisi internal dari debu dan serpihan.
